调用wps表格将嵌入图片导出并重命名 不会压缩图片清晰度和大小

调用wps表格将嵌入图片导出并重命名



https://getquicker.net/Sharedaction?code=8fb84ea5-7c82-427d-9937-08ddac6ed895 类似动作(借鉴了此作者的动作想法)



https://getquicker.net/Sharedaction?code=20089bfc-3ff2-4b77-19dc-08ddb95662d4   动作



https://getquicker.net/subprogram?id=1345da20-54b3-4bda-19f9-08ddb95662d4  子程序

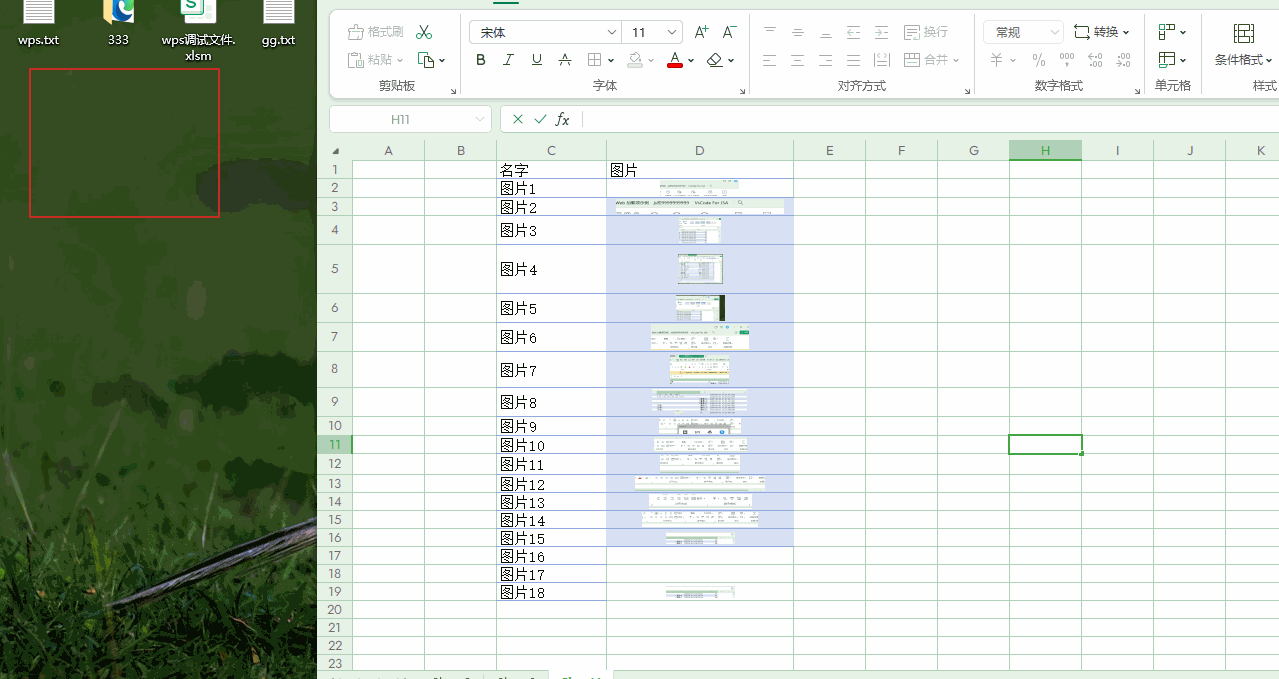

1.动作第一次运行需要运行两次，第一次运行会在桌面创建一个C:\Users\Administrator\Desktop\tp\文件夹，之后就可以正常运行，在此文件中查看重命名后导出的图片

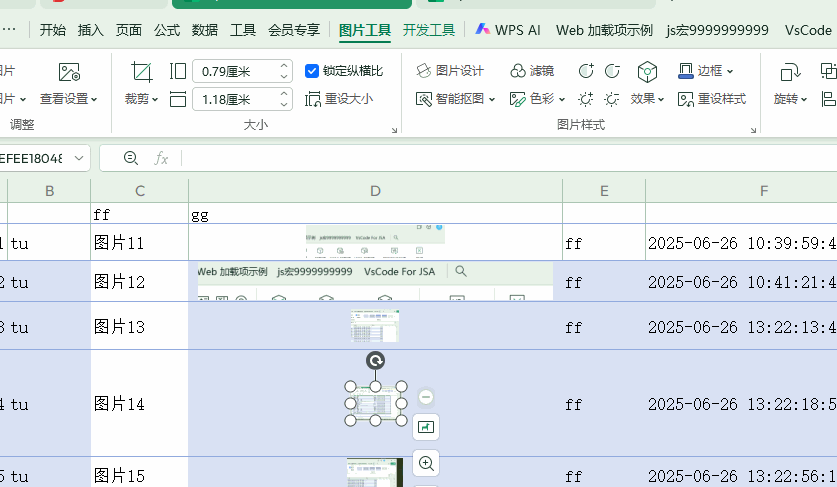

2.动作会将当前活动工作表中全部浮动的图片，嵌入到单元格里,，可能会转换失败，最好提前手动转换一下

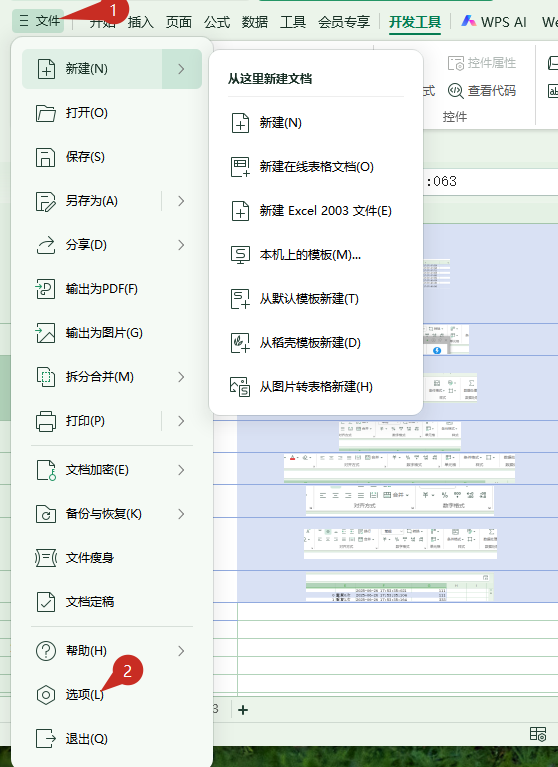

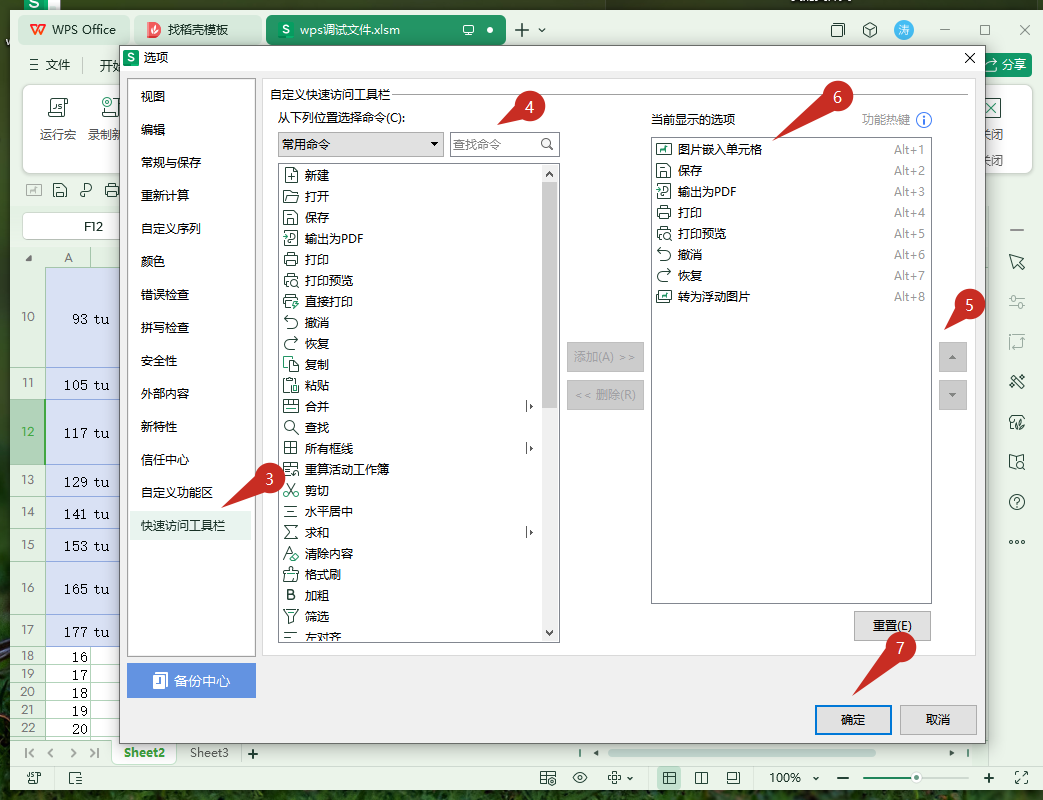

function 全选浮动图片(){ActiveSheet.Shapes.SelectAll()}，手动转换方式，先运行js宏代码全选浮动图片，再点击鼠标右键，选图片嵌入单元格

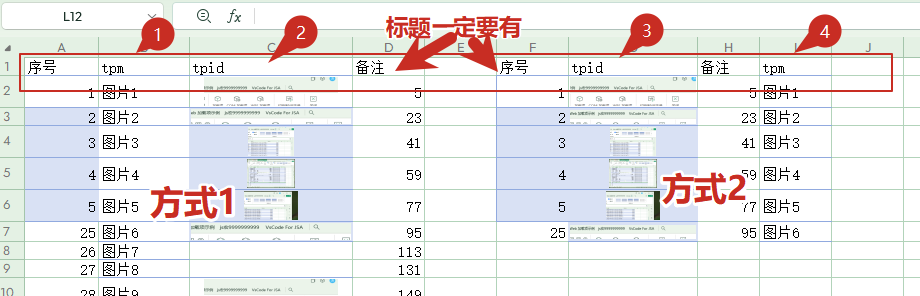

3.选择数据的格式：需要选择数据，第一行需要添加一个标题(如：tpm，tpid,)，

要命名图片名称的那行标题要为：tpm    （必须   图片名首字母）

要导出嵌入图片那行标题要为：tpid        （必须    图片id首字母）

其他数据列随便就行，但必须要有标题



原理是将工作薄另存为zip文件，解压zip文件，从.\xl\cellimages.xml文件、.\xl\_rels\cellimages.xml.rels文件里提取相关信息，找到规则

(自己琢磨的的规则，可能结果需要数据验证，我试的几种情况是可以成功的)



规则如下：

<etc:cellImage>

<xdr:pic>

<xdr:nvPicPr>

<xdr:cNvPr id="85" name="ID_25A87EFEE18048FFA509A9989B61063E" descr="tuff"/>

<xdr:cNvPicPr>

<a:picLocks noChangeAspect="1"/>

</xdr:cNvPicPr>

</xdr:nvPicPr>

<xdr:blipFill>

<a:blip r:embed="rId1"/>

<a:stretch>

<a:fillRect/>

</a:stretch>

</xdr:blipFill>

<xdr:spPr>

<a:xfrm>

<a:off x="3264535" y="1884045"/>

<a:ext cx="424180" cy="285115"/>

</a:xfrm>

<a:prstGeom prst="rect">

<a:avLst/>

</a:prstGeom>

</xdr:spPr>

</xdr:pic>

</etc:cellImage>

<etc:cellImage>

<xdr:pic>

<xdr:nvPicPr>

<xdr:cNvPr id="84" name="ID_6ACD9F8840B2438C8720604924A4B334" descr="tuff"/>

<xdr:cNvPicPr>

<a:picLocks noChangeAspect="1"/>

</xdr:cNvPicPr>

</xdr:nvPicPr>

<xdr:blipFill>

<a:blip r:embed="rId2"/>

<a:stretch>

<a:fillRect/>

</a:stretch>

</xdr:blipFill>

<xdr:spPr>

<a:xfrm>

<a:off x="3278505" y="684530"/>

<a:ext cx="396240" cy="276225"/>

</a:xfrm>

<a:prstGeom prst="rect">

<a:avLst/>

</a:prstGeom>

</xdr:spPr>

</xdr:pic>

</etc:cellImage>

<etc:cellImage>

以上是.\xl\cellimages.xml文件原数据样式





<<Relationship Id="rId2" Type="http://schemas.openxmlformats.org/officeDocument/2006/relationships/image" Target="media/image2.png"/><Relationship Id="rId1" Type="http://schemas.openxmlformats.org/officeDocument/2006/relationships/image" Target="media/image1.png"/></Relationships>

以上是\xl\_rels\cellimages.xml.rels文件原数据样式





name="ID_25A87EFEE18048FFA509A9989B61063E"    embed="rId1"      Id="rId1"  Target="media/image1.png"

name="ID_6ACD9F8840B2438C8720604924A4B334"    embed="rId2"    Id="rId2"    Target="media/image2.png"

以上是重要信息



规则为：

1name为图片嵌入单元格中的加载id信息， embed为图片名字的排列顺序

如 rId1表示解压文件夹里的media\image1.png   rId2表示解压文件夹里的media\image2.png

2以此类推 这样就可以根据这两个相关信息，建立两个字典映射如下: {"ID_25A87EFEE18048FFA509A9989B61063E":"rId1","ID_6ACD9F8840B2438C8720604924A4B334":"rId2"}，

{"rId2":"media/image2.png","rId1":"media/image1.png"} 用来重命名
